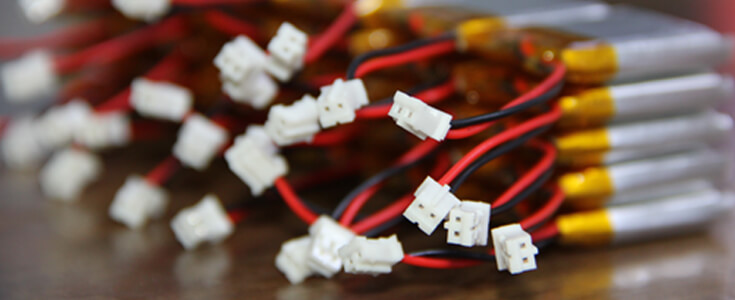

Il connettore popolare per la batteria di lipo

Molex 51021-0200

Il connettore più importante per batterie LiPo.

Produttore:

Molex

Part Number:

51021-0200

Application:

Connettori, interconnessioni

Numero di posizioni:

2

Passo:

1.25mm(0.049’’)

Crimp Terminal:

50058, 50079

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

51047 Crimp Housing, 53047 PCB Header, 53048 PCB Header, 53261 PCB Header, 53398 PCB Header

Link:

http://www.molex.com/molex/products/datasheet.jsp?part=active/0510210200_CRIMP_HOUSINGS.xml

Molex 51021-0300

Il connettore 3P più importante per batterie LiPo con collegamento NTC.

Produttore:

Molex

Part Number:

51021-0300

Application:

Connettori, interconnessioni

Numero di posizioni:

3

Passo:

1.25mm(0.049’’)

Crimp Terminal:

50058, 50079

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

51047 Crimp Housing, 53047 PCB Header, 53048 PCB Header, 53261 PCB Header, 53398 PCB Header

Link:

http://www.molex.com/molex/products/datasheet.jsp?part=active/0510210200_CRIMP_HOUSINGS.xml

JST SHR-02V-S-B

E 'molto più piccolo connettore a passo 1,0 millimetri per le batterie LiPo.

Produttore:

JST

Part Number:

SHR-02V-S-B

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

2

Passo:

1.00mm(0.039’’)

Crimp Terminal:

SSH-003T-P0.2-H

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

BM02B-SRSS-TB

Link:

http://www.jst-mfg.com/product/pdf/eng/eSH.pdf

JST SHR-03V-S-B

E 'molto più piccolo connettore 3P con passo 1,0 millimetri per batterie LiPo e NTC.

Produttore:

JST

Part Number:

SHR-03V-S-B

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

3

Passo:

1.00mm(0.039’’)

Crimp Terminal:

SSH-003T-P0.2-H

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

BM03B-SRSS-TB

Link:

http://www.jst-mfg.com/product/pdf/eng/eSH.pdf

JST ACHR-02V-S

È il più piccolo connettore per il collegamento PCB e batteria lipo in uno spazio limitato.

Produttore:

JST

Part Number:

ACHR-02V-S

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

2

Passo:

1.20mm(0.047’’)

Crimp Terminal:

SACH-003G-P0.2, SACH-003G-P0.2B

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

BM02B-ACHSS-GAN-ETF

Link:

http://www.jst-mfg.com/product/pdf/eng/eACH.pdf

JST ACHR-03V-S

E 'la migliore soluzione di connessione per il collegamento in applicazione stretta.

Produttore:

JST

Part Number:

ACHR-03V-S

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

3

Passo:

1.20mm(0.047’’)

Crimp Terminal:

SACH-003G-P0.2, SACH-003G-P0.2B

Cavo abbinato:

UL1571 28/30/32AWG

Prodotti affini:

BM03B-ACHSS-GAN-ETF

Link:

http://www.jst-mfg.com/product/pdf/eng/eACH.pdf

Molex 50-37-5023 (5264-02)

Si tratta di un connettore popolare con passo 2,5 millimetri e la serratura di attrito per filo-scheda.

Produttore:

Molex

Part Number:

50-37-5023 (5264-02)

Application:

Wire to Board, Friction lock Connectors

Numero di posizioni:

2

Passo:

2.5mm(0.098’’)

Crimp Terminal:

08-70-1039

Cavo abbinato:

UL1571 22/24/26/28AWG

Prodotti affini:

5267 vertical shrouded PCB header, 5268 right angle shrouded PCB header

Link:

http://www.molex.com/molex/products/datasheet.jsp?part=active/0050375023_CRIMP_HOUSINGS.xml

Molex 50-37-5033 (5264-03)

Si tratta di un connettore popolare con passo 2,5 millimetri e la serratura di attrito per filo-scheda e NTC / termistore.

Produttore:

Molex

Part Number:

50-37-5033 (5264-03)

Application:

Wire to Board, Friction lock Connectors

Numero di posizioni:

3

Passo:

2.5mm(0.098’’)

Crimp Terminal:

08-70-1039

Cavo abbinato:

UL1571 22/24/26/28AWG

Prodotti affini:

5267 vertical shrouded PCB header, 5268 right angle shrouded PCB header

Link:

http://www.molex.com/molex/products/datasheet.jsp?part=active/0050375023_CRIMP_HOUSINGS.xml

JST PHR-2

La fossetta al centro del contratto assicura il contatto positivo e bassa resistenza di contatto per batterie lipo in ogni momento.

Produttore:

JST

Part Number:

PH-2, PHR-2, PH connector

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

2

Passo:

2.0mm (0.078’’)

Crimp Terminal:

SPH-002T-P0.5S, SPH-002T-P0.5L, SPH-004T-P0.5S

Cavo abbinato:

UL1571 24/26/28/30/32AWG

Prodotti affini:

B2B-PH-K-S, S2B-PH-K-S

Link:

http://www.jst-mfg.com/product/pdf/eng/ePH.pdf

JST PHR-3

The dimple at the center of the contact ensures positive contract and low contact resistance for lipo batteries at all times.

Produttore:

JST

Part Number:

PH-3, PHR-3, PH connector

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

3

Passo:

2.0mm (0.078’’)

Crimp Terminal:

SPH-003T-P0.5S, SPH-003T-P0.5L, SPH-004T-P0.5S

Cavo abbinato:

UL1571 24/26/28/30/32AWG

Prodotti affini:

B3B-PH-K-S, S3B-PH-K-S

Link:

http://www.jst-mfg.com/product/pdf/eng/ePH.pdf

JST XHP-2

Si tratta di una elevata affidabilità e versatilità per le batterie lipo con 2P e clip la batteria lipo.

Produttore:

JST

Part Number:

XH-2, XHP-2, XH connector

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

2

Passo:

2.5mm (0.098’’)

Crimp Terminal:

SXH-001T-P0.6N, SXH-001T-P0.6

Cavo abbinato:

AWG#22

Prodotti affini:

B2B-XH-A, B2B-XH-2

Link:

http://www.jst-mfg.com/product/pdf/eng/eXH.pdf

JST XHP-3

Si tratta di una elevata affidabilità e versatilità per le batterie lipo con 3P e clip la batteria lipo.

Produttore:

JST

Part Number:

XH-3, XHP-3, XH connector

Application:

Da cavo a scheda capocorda stile

Numero di posizioni:

3

Passo:

2.5mm (0.098'')

Crimp Terminal:

SXH-001T-P0.6N, SXH-001T-P0.6

Cavo abbinato:

AWG#22

Prodotti affini:

B3B-XH-A, B3B-XH-2

Link:

http://www.jst-mfg.com/product/pdf/eng/eXH.pdf

JST SYR-02T/02TY & SYP-02T/02TV-1

Si tratta di una soluzione migliore di legare al connettore fili con maggiore corrente e della tensione.

Produttore:

JST

Part Number:

RCY connector, SYR-02T/SYR-02TY, SYP-02T-1/SYP-02TV-1

Application:

Legare per fissare connettore, Crimp stile con dispositivo di bloccaggio

Numero di posizioni:

2

Passo:

2.5mm(0.059’’)

Crimp Terminal:

SCZH-002T-P0.5

Cavo abbinato:

UL1571 26/28AWG

Prodotti affini:

B02B-CZHK-B-1, S02B-CZHK-B-1, BM02B-CZSS-1-TF, SM02B-CZSS-1-TB

Link:

http://www.jst-mfg.com/product/pdf/eng/eCZ-F.pdf

JST ZHR-2

E 'un connettore anche popolare con 1,5 millimetri passo per la batteria lipo.

Produttore:

JST

Part Number:

ZHR-2

Application:

Disconnectable crimp style connectors

Numero di posizioni:

2

Passo:

1.5mm(0.098'')

Crimp Terminal:

SZH-002T-P0.5, SZH-003T-P0.5

Cavo abbinato:

UL1571 26/28/30/32/AWG

Prodotti affini:

B2B-ZR, S2B-ZR, B2B-ZR-3.4, S2B-ZR-3.4

Link:

http://www.jst-mfg.com/product/pdf/eng/eZH.pdf

JST ZHR-3

E 'un connettore anche popolare con 1,5 millimetri passo per la batteria lipo.

Produttore:

JST

Part Number:

ZHR-3

Application:

Disconnectable crimp style connectors

Numero di posizioni:

3

Passo:

1.5mm(0.098’’)

Crimp Terminal:

SZH-002T-P0.5, SZH-003T-P0.5

Cavo abbinato:

UL1571 26/28/30/32/AWG

Prodotti affini:

B3B-ZR, S3B-ZR, B3B-ZR-3.4, S3B-ZR-3.4

Link:

http://www.jst-mfg.com/product/pdf/eng/eZH.pdf

Molex 78172-0002

E 'un piccolo e populer connettore con 1,2 millimetri passo.

Produttore:

Molex

Part Number:

78172-0002

Application:

Wire al connettore Consiglio Housing

Numero di posizioni:

2

Passo:

1.2mm(0.047’’)

Crimp Terminal:

78172-0410

Cavo abbinato:

UL1007 28/30AWG

Prodotti affini:

78171-0002

Link:

http://www.molex.com/pdm_docs/sd/781720002_sd.pdf

Molex 78172-0003

E 'un piccolo e populer connettore con 1,2 millimetri passo.

Produttore:

Molex

Part Number:

78172-0003

Categoria:

Wire al connettore Consiglio Housing

Numero di posizioni:

3

Passo:

1.2mm(0.047’’)

Crimp Terminal:

78172-0410

Cavo abbinato:

UL1007 28/30AWG

Prodotti affini:

78171-0003

Link:

http://www.molex.com/pdm_docs/sd/781720002_sd.pdf

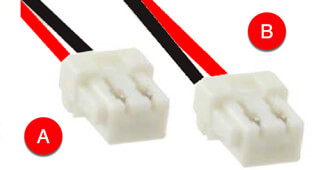

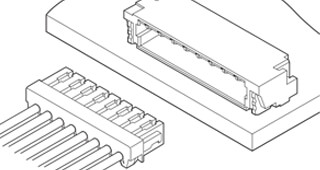

JST SUR connector

Il primo connettore di spostamento di isolamento a filo da 0,8 mm a passo da 0,8 mm è collegato a batterie lipo per i prodotti indossabili.

Produttore:

JST

Part Number:

02SUR-32S, 03SUR-36L, 03SUR-32S, 03SUR-36L, 04SUR-32S, 04SUR-36L, 05SUR-32S, 05SUR-36L

Application:

Disconnectable Insulation Displacement Connector

Circuits(max):

2 to 22

Pitch:

0.8mm (0.031’’)

Crimp Terminal:

NO

Mating wires:

UL1007 AWG32 or AWG36

Mating Parts:

BM02B-SURS-TF, SM02B-SURS-TF, BM03B-SURS-TF, SM03B-SURS-TF, BM04B-SURS-TF, SM04B-SURS-TF

Link:

http://www.jst-mfg.com/product/pdf/eng/eSUR.pdf

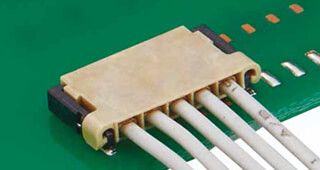

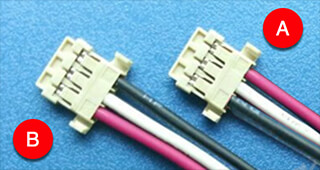

Hirose DF65-3S-1.7C

Connettori a filo da bordo da 1,7 mm a basso profilo per fornitore di batterie LiPo

Produttore:

Hirose

Part Number:

DF65-3S-1.7C, DF65-4S-1.7C, DF65-5S-1.7C, DF65-6S-1.7C, DF65-7S-1.7C

Application:

Wire-to-Board

Circuits(max):

3 to 7

Pitch:

1.7mm (0.0669’’)

Crimp Terminal:

DF65-2428SCF, DF65-2428SCFA

Mating wires:

AWG24 (11*0.16mm), AWG26 (7*0.16mm), AWG28 (7*0.127mm)

Mating Parts:

DF65-3P-1.7V, DF65-4P-1.7V, DF65-5P-1.7V, DF65-6P-1.7V, DF65-7P-1.7V

Link:

https://www.hirose.com/product/en/products/DF65/DF65%2D3S%2D1%2E7C/

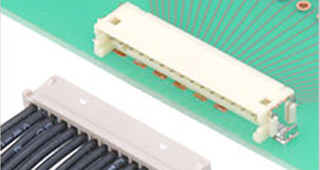

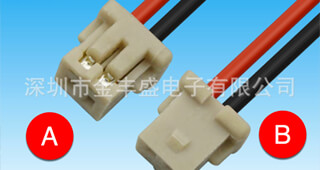

Hirose DF13-2S-1.25C / DF13-3S-1.25C

Pitch Miniature Crimping 1.25mm connettore popolare

Produttore:

Hirose

Part Number:

DF13-2S-1.25C, DF13-3S-1.25C, DF13-4S-1.25C, DF13-5S-1.25C, DF13-6S-1.25C, DF13-7S-1.25C,

Application:

Wire-to-Board

Circuits(max):

2 to 15

Pitch:

1.25mm (0.049’’)

Crimp Terminal:

DF13-2630SCF, DF13-3032SCF, DF13-3032SCFA

Mating wires:

AWG26 (7*0.16mm), AWG28 (7*0.127mm), AWG30 (7*0.1mm)

Mating Parts:

DF13-2P-1.25DSA, DF13-2P-1.25DS, DF13-2P-1.25V, DF13A-2P-1.25H

Link:

https://www.hirose.com/product/en/products/DF13/

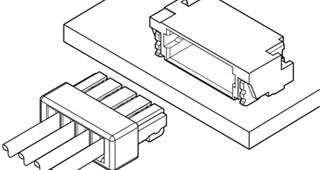

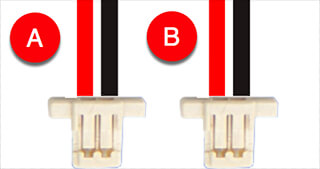

JST SUHR-02V-S-B

Il connettore SUH ha il più piccolo filo di passo da 0,8 mm per il connettore di spostamento dell'isolamento.

Produttore:

JST

Part Number:

SUHR-02V-S-B, SUHR-03V-S-B, SUHR-04V-S-B, SUHR-05V-S-B, SUHR-06V-S-B, SUHR-07V-S-B

Application:

Wire-to-Board

Circuits(max):

2 to 20

Pitch:

0.8mm (0.0314’’)

Crimp Terminal:

SSUH-003T-P0.15, SSUH-0035T-P0.15

Mating wires:

AWG32, AWG30, AWG28

Mating Parts:

BM02B-SURS-TF, SM02B-SURS-TF, BM03B-SURS-TF, SM03B-SURS-TF, BM04B-SURS-TF, SM04B-SURS-TF

Link:

http://www.jst-mfg.com/product/pdf/eng/eSUH.pdf

Hirose DF52-2P-0.8C

Il connettore SUH ha il più piccolo filo di passo da 0,8 mm per il connettore di spostamento dell'isolamento.

Produttore:

Hirose

Part Number:

DF52-2P-0.8C, DF52-3P-0.8C, DF52-4P-0.8C, DF52-5P-0.8C, DF52-6P-0.8C, DF52-7P-0.8C

Application:

Wire-to-Board

Circuits(max):

2 to 20

Pitch:

0.8mm (0.0314’’)

Crimp Terminal:

DF52-2832PCF

Mating wires:

AWG32, AWG30, AWG28

Mating Parts:

DF52-2S-0.8H(21), DF52-3S-0.8H(21), DF52-4S-0.8H(21), DF52-5S-0.8H(21), DF52-6S-0.8H(21)

Link:

https://www.hirose.com/product/en/products/DF52/

Produttore:	Molex
Part Number:	51021-0200
Application:	Connettori, interconnessioni
Numero di posizioni:	2
Passo:	1.25mm(0.049’’)
Crimp Terminal:	50058, 50079
Cavo abbinato:	UL1571 28/30/32AWG
Prodotti affini:	51047 Crimp Housing, 53047 PCB Header, 53048 PCB Header, 53261 PCB Header, 53398 PCB Header
Link:	http://www.molex.com/molex/products/datasheet.jsp?part=active/0510210200_CRIMP_HOUSINGS.xml

Produttore:	JST
Part Number:	SHR-02V-S-B
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	2
Passo:	1.00mm(0.039’’)
Crimp Terminal:	SSH-003T-P0.2-H
Cavo abbinato:	UL1571 28/30/32AWG
Prodotti affini:	BM02B-SRSS-TB
Link:	http://www.jst-mfg.com/product/pdf/eng/eSH.pdf

Produttore:	JST
Part Number:	SHR-03V-S-B
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	3
Passo:	1.00mm(0.039’’)
Crimp Terminal:	SSH-003T-P0.2-H
Cavo abbinato:	UL1571 28/30/32AWG
Prodotti affini:	BM03B-SRSS-TB
Link:	http://www.jst-mfg.com/product/pdf/eng/eSH.pdf

Produttore:	JST
Part Number:	ACHR-02V-S
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	2
Passo:	1.20mm(0.047’’)
Crimp Terminal:	SACH-003G-P0.2, SACH-003G-P0.2B
Cavo abbinato:	UL1571 28/30/32AWG
Prodotti affini:	BM02B-ACHSS-GAN-ETF
Link:	http://www.jst-mfg.com/product/pdf/eng/eACH.pdf

Produttore:	JST
Part Number:	ACHR-03V-S
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	3
Passo:	1.20mm(0.047’’)
Crimp Terminal:	SACH-003G-P0.2, SACH-003G-P0.2B
Cavo abbinato:	UL1571 28/30/32AWG
Prodotti affini:	BM03B-ACHSS-GAN-ETF
Link:	http://www.jst-mfg.com/product/pdf/eng/eACH.pdf

Produttore:	JST
Part Number:	PH-2, PHR-2, PH connector
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	2
Passo:	2.0mm (0.078’’)
Crimp Terminal:	SPH-002T-P0.5S, SPH-002T-P0.5L, SPH-004T-P0.5S
Cavo abbinato:	UL1571 24/26/28/30/32AWG
Prodotti affini:	B2B-PH-K-S, S2B-PH-K-S
Link:	http://www.jst-mfg.com/product/pdf/eng/ePH.pdf

Produttore:	JST
Part Number:	PH-3, PHR-3, PH connector
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	3
Passo:	2.0mm (0.078’’)
Crimp Terminal:	SPH-003T-P0.5S, SPH-003T-P0.5L, SPH-004T-P0.5S
Cavo abbinato:	UL1571 24/26/28/30/32AWG
Prodotti affini:	B3B-PH-K-S, S3B-PH-K-S
Link:	http://www.jst-mfg.com/product/pdf/eng/ePH.pdf

Produttore:	JST
Part Number:	XH-2, XHP-2, XH connector
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	2
Passo:	2.5mm (0.098’’)
Crimp Terminal:	SXH-001T-P0.6N, SXH-001T-P0.6
Cavo abbinato:	AWG#22
Prodotti affini:	B2B-XH-A, B2B-XH-2
Link:	http://www.jst-mfg.com/product/pdf/eng/eXH.pdf

Produttore:	JST
Part Number:	XH-3, XHP-3, XH connector
Application:	Da cavo a scheda capocorda stile
Numero di posizioni:	3
Passo:	2.5mm (0.098'')
Crimp Terminal:	SXH-001T-P0.6N, SXH-001T-P0.6
Cavo abbinato:	AWG#22
Prodotti affini:	B3B-XH-A, B3B-XH-2
Link:	http://www.jst-mfg.com/product/pdf/eng/eXH.pdf

Produttore:	JST
Part Number:	RCY connector, SYR-02T/SYR-02TY, SYP-02T-1/SYP-02TV-1
Application:	Legare per fissare connettore, Crimp stile con dispositivo di bloccaggio
Numero di posizioni:	2
Passo:	2.5mm(0.059’’)
Crimp Terminal:	SCZH-002T-P0.5
Cavo abbinato:	UL1571 26/28AWG
Prodotti affini:	B02B-CZHK-B-1, S02B-CZHK-B-1, BM02B-CZSS-1-TF, SM02B-CZSS-1-TB
Link:	http://www.jst-mfg.com/product/pdf/eng/eCZ-F.pdf

Produttore:	JST
Part Number:	ZHR-2
Application:	Disconnectable crimp style connectors
Numero di posizioni:	2
Passo:	1.5mm(0.098'')
Crimp Terminal:	SZH-002T-P0.5, SZH-003T-P0.5
Cavo abbinato:	UL1571 26/28/30/32/AWG
Prodotti affini:	B2B-ZR, S2B-ZR, B2B-ZR-3.4, S2B-ZR-3.4
Link:	http://www.jst-mfg.com/product/pdf/eng/eZH.pdf

Produttore:	JST
Part Number:	ZHR-3
Application:	Disconnectable crimp style connectors
Numero di posizioni:	3
Passo:	1.5mm(0.098’’)
Crimp Terminal:	SZH-002T-P0.5, SZH-003T-P0.5
Cavo abbinato:	UL1571 26/28/30/32/AWG
Prodotti affini:	B3B-ZR, S3B-ZR, B3B-ZR-3.4, S3B-ZR-3.4
Link:	http://www.jst-mfg.com/product/pdf/eng/eZH.pdf

Produttore:	JST
Part Number:	02SUR-32S, 03SUR-36L, 03SUR-32S, 03SUR-36L, 04SUR-32S, 04SUR-36L, 05SUR-32S, 05SUR-36L
Application:	Disconnectable Insulation Displacement Connector
Circuits(max):	2 to 22
Pitch:	0.8mm (0.031’’)
Crimp Terminal:	NO
Mating wires:	UL1007 AWG32 or AWG36
Mating Parts:	BM02B-SURS-TF, SM02B-SURS-TF, BM03B-SURS-TF, SM03B-SURS-TF, BM04B-SURS-TF, SM04B-SURS-TF
Link:	http://www.jst-mfg.com/product/pdf/eng/eSUR.pdf

Produttore:	Hirose
Part Number:	DF65-3S-1.7C, DF65-4S-1.7C, DF65-5S-1.7C, DF65-6S-1.7C, DF65-7S-1.7C
Application:	Wire-to-Board
Circuits(max):	3 to 7
Pitch:	1.7mm (0.0669’’)
Crimp Terminal:	DF65-2428SCF, DF65-2428SCFA
Mating wires:	AWG24 (110.16mm), AWG26 (70.16mm), AWG28 (7*0.127mm)
Mating Parts:	DF65-3P-1.7V, DF65-4P-1.7V, DF65-5P-1.7V, DF65-6P-1.7V, DF65-7P-1.7V
Link:	https://www.hirose.com/product/en/products/DF65/DF65%2D3S%2D1%2E7C/

Produttore:	JST
Part Number:	SUHR-02V-S-B, SUHR-03V-S-B, SUHR-04V-S-B, SUHR-05V-S-B, SUHR-06V-S-B, SUHR-07V-S-B
Application:	Wire-to-Board
Circuits(max):	2 to 20
Pitch:	0.8mm (0.0314’’)
Crimp Terminal:	SSUH-003T-P0.15, SSUH-0035T-P0.15
Mating wires:	AWG32, AWG30, AWG28
Mating Parts:	BM02B-SURS-TF, SM02B-SURS-TF, BM03B-SURS-TF, SM03B-SURS-TF, BM04B-SURS-TF, SM04B-SURS-TF
Link:	http://www.jst-mfg.com/product/pdf/eng/eSUH.pdf
